| الاسم التجاري: | Seacent |
| Model Number: | الألياف صفيف -8CH |
| الـ MOQ: | 10pcs |
| شروط الدفع: | L / C ، T / T |

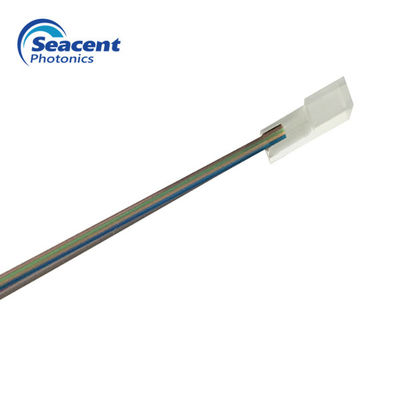

نحن نقدم مصفوفات ألياف عالية الجودة مصنوعة من مادة الكوارتز أو البيركس أو السيليكون ذات الوجه النهائي المصقول المسطح أو الزاوي.تتميز هذه المنتجات بدقة عالية في الملعب ، حتى 64 قناة ، وموثوقية عالية ، وتكلفة منخفضة.نحن نقدم أيضًا تصميمات مخصصة لتطبيقاتك المحددة.
انخفاض فقدان الإدراج
خسارة عائد عالية
درجة حرارة تشغيل واسعة
استقرار وموثوقية عالية
دقة عالية في موضع قلب الألياف
أجهزة PLC
المقسمات
AWG
مقرنة
جهاز ألياف بصرية صفيف نشط / سلبي
| العنصر | معامل |
| مواد | زجاج الكوارتز ، البورسليكات ، السيليكون |
| عدد القنوات | 1CH ~ 128CH |
| المسافة الأساسية / التسامح (ميكرومتر) | 250 ، 127 / 0.7 |
| طول الألياف (م) | 2.0 ± 0.1 |
| زاوية التلميع (°) | 0 ، + 8 ، -8 (± 0.3) |
| تلميع التسطيح | ﹤ 5 هامش @ 633nm |
| نوع الألياف | SMF-28e أو SMF-28e XB |
| درجة حرارة التشغيل (℃) | -40 ~ + 85 |
جدول أبعاد لوحة القاعدة V-groove:
| إل | دبليو | ح | X | ص | خطأ شامل | ||||||
| اكتب | بحجم | الفرق المشترك | بحجم | الفرق المشترك | بحجم | الفرق المشترك | بحجم | الفرق المشترك | فرق الارتفاع الأساسي | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | 0.001 | 0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | 0.001 | 0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | 0.001 | 0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | 0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | 0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | 0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | 0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | 0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | 0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | ＜0.1 | |
معلومات الطلبية:
| رقم المنتج | نوع الألياف | طول الألياف |
|
01 = 1CH
02 = 2CH
03 = 4CH
04 = 8CH
05 = 12CH
06 = 16CH
07 = 24CH
08 = 32CH
09 = 48CH
10 = 64CH
11 = 96CH
12 = 128CH
|
1 = G657A1
2 = G657A2
3 = G652D
4 = G652B
|
0 = 0.5 م
1 = 1.0 م
2 = 1.5 م
3 = 2.0 م
4 = 2.5 م
S = حسب الطلب
|
|
|
