| Brand Name: | Seacent |
| Model Number: | 1x12 وحدة مصغرة |
| MOQ: | 1 قطعة |
| Payment Terms: | L/C, T/T, D/P |
| Supply Ability: | قطع 100,000 في الشهر |

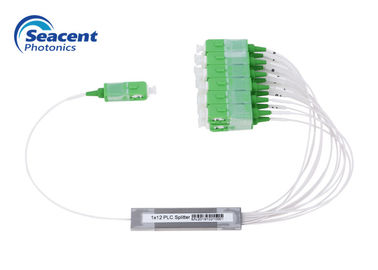

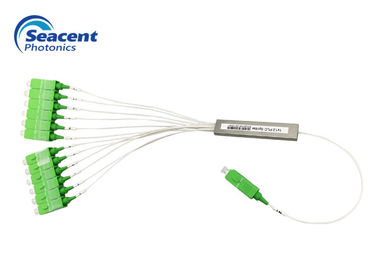

وحدة الألياف البصرية البسيطة PLC الفاصل 1 × 12 مع موصل SC / APC
جهاز تقسيم الألياف البصرية هو جهاز بصري سلبي يمكّن من توزيع إشارة ضوئية على الألياف الضوئية بين ألياف أو أكثر.
كلما كان من الضروري تقسيم حزمة الضوء المرسلة في إحدى الشبكات إلى عمودين ضوئيين أو أكثر ، يتم استخدام أدوات شق الألياف البصرية.
عندما يتم إرسال إشارة الضوء من الألياف أحادية الوضع ، لا يمكن للطاقة الضوئية التركيز بالكامل في لب الألياف. سيتم نشر كمية صغيرة من الطاقة من خلال تكسية الألياف. إذا كان هناك نوعان من الألياف قريبان بما فيه الكفاية من بعضهما البعض ، يمكن أن يدخل ضوء الإرسال في الألياف الضوئية إلى ألياف بصرية أخرى. لذلك ، يمكن تحقيق تقنية إعادة تخصيص الإشارة البصرية في ألياف متعددة. وهذه هي الطريقة التي يأتي الخائن الألياف البصرية إلى حيز الوجود.
هنا تفاصيل 1x12 مصغرة وحدة الألياف البصرية الخائن:
المميزات:
Appliacation:
مواصفات:
| بند | معامل |
IL (ديسيبل) | .5 12.5 |
التوحيد (ديسيبل) | ≤1.0 |
PDL (ديسيبل) | ≤0.25 |
RL (ديسيبل) | ≥55 |
الاتجاهية (ديسيبل) | ≥55 |
طول الألياف (م) | 1.0 أو حسب الطلب |
استقرار درجة الحرارة (ديسيبل) | -40 ℃ - 85 ℃ (≤0.5) |
درجة حرارة العمل | 40 ℃ - 85 ℃ |
نوع الألياف | G657A1 أو حسب الطلب |
ملاحظة: إن IL أعلاه دون المعلمات موصل.
1XN مع فقدان الإدراج الفاصل البصري للموصل في المتطلبات المذكورة أعلاه بالإضافة إلى زيادة 1X2 لا يتجاوز 0.2dB ، الزيادة المتبقية لا تتجاوز 0.3dB.
معلومات الطلبية:
نوع المنتج | مدخل وخروج القطر | طول مدخل والألياف | بحجم |
1XN أو 2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0164 = 1X64 1128 = 1X128 | 2 = 0.9mm و | 0 = 0.5M 1 = 1.0M 2 = 1.5M 3 = 2.0M 4 = 2.5M S = حسب الطلب | 1X2 إلى 4x7x60mm 1X8 1x12 إلى 4x12x60 مم 1x16 1x24 إلى 6x20x80 مم 1x32 1x64 6 × 40 × 100 مم |
|
|
