مختلط AR طلاء صفيف الألياف البصرية ل Demux RC FA
اتصل شخص : Mike nie
رقم الهاتف : 8613713851846
ال WhatsApp : +8613713851846
| الحد الأدنى لكمية : | 10pcs | وقت التسليم : | 5-8 عمل يوم |
|---|---|---|---|
| شروط الدفع : | L / C ، T / T |
| مكان المنشأ: | وقوانغدونغ ، والصين | اسم العلامة التجارية: | Seacent |
|---|---|---|---|
| إصدار الشهادات: | ISO9001,ROHS | رقم الموديل: | الألياف صفيف 64CH |
|
معلومات تفصيلية |
|||
| اللون: | أزرق ، برتقالي ، أخضر ، بني ، أبيض ، أحمر ، أسود ، أصفر ، بنفسجي ، وردي ، أخضر مائي | مواد: | زجاج الكوارتز ، البورسليكات ، السليكون |
|---|---|---|---|
| زاوية التلميع (درجة): | 0 ، + 8 ، -8 (± 0.3) | موصل: | SC ، FC ، LC ، ST ، LC سلك الألياف التصحيح وهلم جرا |
| طلاء الطويق: | الكمبيوتر الشخصي ، UPC ، APC | التعبئة: | صندوق داخلي وكرتون تصدير ، بوليباغ |
| تسليط الضوء: | مجموعة الألياف plc,مجموعة الألياف |
||
منتوج وصف

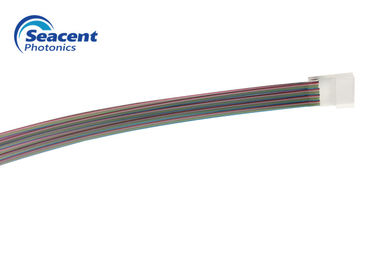

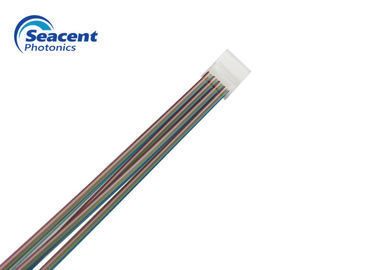

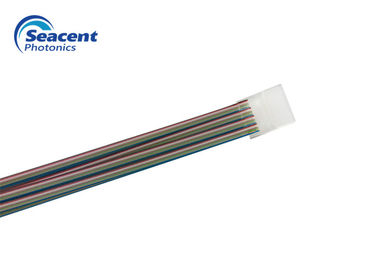

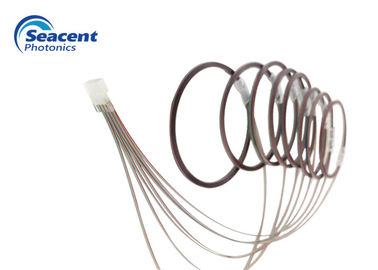

صفيفات الألياف ، باعتبارها واحدة من الأجزاء الرئيسية لـ PLC Splitter ، يتم تصنيعها بطبقة ركيزة V-Groove عالية الدقة لتحديد موقع مركز الألياف الأساسية وسطح التلميع الدقيق ، مما يوفر خسارة منخفضة في الإدراج وفقدان عائد مرتفع.
صفيف الألياف عبارة عن ليف مكشوف يزيل طلاء الألياف. يتم وضع جزء في الأخدود الخامس ويضغط بواسطة لاصق بواسطة عضو الضغط.
المميزات:
انخفاض فقدان الإدراج
ارتفاع الاستقرار والموثوقية
توحيد قناة جيدة
تباعد الأساسية عالية الدقة
تلبية معايير بنفايات
مواصفات:
| بند | معامل |
| عدد القنوات | 1CH ~ 128CH |
| مواد | زجاج الكوارتز ، البورسليكات ، السيليكون |
| المسافة الأساسية / التسامح (ميكرون) | 250 ، 127 / 0.7 |
| طول الألياف (م) | 2.0 ± 0.1 |
| زاوية التلميع (°) | 0 ، + 8 ، -8 (± 0.3) |
| تلميع التسطيح | ﹤ 5 هامش @ 633nm |
| نوع الألياف | SMF-28e أو SMF-28e XB |
| درجة حرارة التشغيل (℃) | -40 ~ 85 |
الجدول البعد لوحة قاعدة v- الأخدود:
| L | W | H | X | Y | خطأ شامل | ||||||
| اكتب | بحجم | الفرق المشترك | بحجم | الفرق المشترك | بحجم | الفرق المشترك | بحجم | الفرق المشترك | فرق الارتفاع الأساسية | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | ＜ 0.1 | |
نشط / السلبي مجموعة الألياف البصرية الجهاز
مصفوفة الدليل الموجي صريف
الدليل الموجي البصري المستوي
وحدة بصرية متعددة القنوات
| رقم المنتج | نوع الألياف | طول الألياف |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0.5M 1 = 1.0M 2 = 1.5M 3 = 2.0M 4 = 2.5M S = حسب الطلب |
