| الاسم التجاري: | Seacent |
| Model Number: | 1X3 |
| الـ MOQ: | 10 قطعة |
| شروط الدفع: | L/C, T/T, D/P |
| القدرة على التوريد: | قطع 100,000 في الشهر |

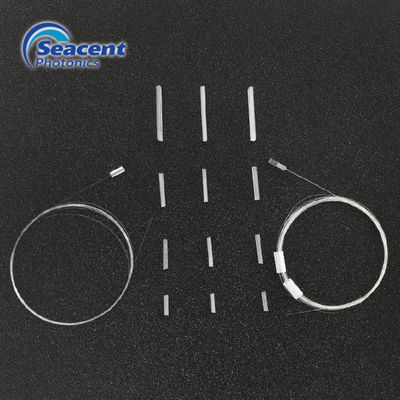

تصميم مضغوط الألياف البصرية الفاصل رقاقة 1X3 لنظام الشبكة البصرية السلبي
وصف:
تعتمد رقائق التقسيم الدائري Lightwave Planar على تقنية إخفاء الطباعة بالليثوغرافيا لتقسيم الطاقة البصرية من منفذ (منافذ) الإدخال أو المنفذين إلى منافذ الإخراج المتعددة بواسطة تقنية الدائرة الحلزونية Lightwave. تقدم رقائق التقسيم أداء بصريًا عاليًا وثباتًا عاليًا وموثوقية ، باعتبارها واحدة من الأجزاء الرئيسية لمقسم PLC.
PLC Splitter Chip هو جزء رئيسي من نظام PON لتغطية العديد من المتقدمين لتلقي إشارات الضوء في نفس الوقت عن طريق توزيع إشارات الضوء تسليمها في N عدد. بالإضافة إلى ذلك ، يمكن تشغيل رقاقة الفاصل الاتجاه العكسي مع مزيج من الألياف البصرية واحد أو اثنين.
تعتمد PLC Splitter Chip على تقنية الطباعة الحجرية لتقسيم الطاقة الضوئية من منفذ (منافذ) الإدخال أو المنفذين إلى منافذ إخراج متعددة بواسطة تقنية Planar Lightwave Circuit. باعتبارها أحد المكونات الرئيسية في PLC Splitter ، تتمتع Seacent Photonics's Chip بمستوى عالٍ من الاستقرار والاعتمادية.
المعايير الفنية: رقاقة 1XN
معامل | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
الطول الموجي العامل (نانومتر) | 1260-1650 | |||||||||||
فقدان الإدراج (ديسيبل) | 3.5 | 5.8 | 6.7 | 8.8 | 9.8 | 11.8 | 12.9 | 15.1 | 16.2 | 18.4 | 19.5 | 22.5 |
التوحيد (ديسيبل) | ≤0.3 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.1 | ≤1.0 | ≤1.2 | ≤1.2 | ≤1.5 |
PDL (ديسيبل) | ≤0.12 | ≤0.12 | ≤0.12 | ≤0.12 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.3 |
المعايير الفنية: رقاقة 2XN
| معامل | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 | 2X128 |
| الطول الموجي العامل (نانومتر) | 1260-1650 | ||||||
| فقدان الإدراج (ديسيبل) | 3.7 | 7.0 | 10.2 | 13.5 | 16.7 | 20.0 | 22.8 |
| التوحيد (ديسيبل) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.2 | ≤1.2 | ≤1.8 | ≤2.0 |
| PDL (ديسيبل) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 |
مواصفات المنتج:
مجالات تطبيق المنتج:
معلومات الطلبية:
نوع المنتج | حجم رقاقة | حجم رقاقة 1XN (مم) | حجم رقاقة 2XN (مم) |
1XN或2XN 0102 = 1X2 0103 = 1X3 0104 = 1X4 0105 = 1X5 0106 = 1X6 0107 = 1X7 0108 = 1X8 0112 = 1X12 0116 = 1X16 0124 = 1X24 0132 = 1X32 0164 = 1X64 1128 = 1X128 | 1 = 6 بوصة | 1x2 = 2.3x2.0x9.6 1x3 = 2.3x2.0x9.6 1x4 = 2.3x2.0x9.6 1x5 = 2.3x2.0x9.9 1x7 = 2.3x2.0x9.9 1x8 = 2.3x2.0x9.9 1 × 12 = 2.3 × 2.0 × 14.7 1 × 16 = 2.65 × 2.0 × 13.3 1 × 24 = 3.9 × 2.0 × 20.3 1x32 = 4.7x2.0x16.9 1 × 64 = 8.85 × 2.0 × 22.0 1x128 = 17.0x2.0x27.6 | 2x2 = 2.3x2.0x10.9 2 × 4 = 2.3 × 2.0 × 14.0 2x8 = 2.3x2.0x15.0 2 × 16 = 2.7 × 2.0 × 18.3 2x32 = 4.7x2.0x21.8 2 × 64 = 8.85 × 2.0 × 26.8 2x128 = 17.0x2.0x32.8 |
|
|
