| الاسم التجاري: | Seacent |
| Model Number: | 1x12 ABS نوع PLC الفاصل |
| الـ MOQ: | قابل للتفاوض |
| السعر: | negotiable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | قطع 100,000 في الشهر |
1x12 ABS PLC الفاصل وحدة للشبكات البصرية السلبية السلكية الإنترنت التلفزيون
وصف وحدة PLC Splitter:
مقسم دائرة الموجة الضوئية المستوية (PLC) أنانوع sa من أجهزة إدارة الطاقة الضوئية المُصنَّعة باستخدام تقنية الدليل الموجي البصري للسيليكا.إنه يتميز بالحجم الصغير والموثوقية العالية ونطاق الطول الموجي التشغيلي الواسع والتوحيد الجيد من قناة إلى قناة ، ويستخدم على نطاق واسع في شبكات PON لتحقيق تقسيم طاقة الإشارة الضوئية.
ميزات وحدة PLC Splitter:
خسارة منخفضة واستقطاب مستقر.
معتمد من Telcordia GR.1209 و GR.1221.
انخفاض فقدان الإدراج
انخفاض الخسارة المعتمدة على الاستقطاب
استقرار بيئي ممتاز
استقرار ميكانيكي ممتاز
Telcordia GR-1221 و GR-1209
مجالات تطبيق وحدة PLC Splitter:
شبكة PON-FTTX
الألياف الضوئية إلى النقطة (FTTX)
الألياف إلى المنزل (FTTH)
الشبكات البصرية المنفعلة (PON)
شبكات جيجابت البصرية المنفعلة (GPON)
شبكات المنطقة المحلية (LAN)
تلفزيون الكابل (CATV)
معلومات الطلبية:
| نوع المنتج | مدخل ومخرج القطر | المدخل وطول الألياف |
صندوق ABS بحجم |
|
1XNor 2XN 0102 = 1 × 2 0103 = 1 × 3 0104 = 1 × 4 0105 = 1 × 5 0106 = 1 × 6 0107 = 1 × 7 0108 = 1 × 8 0112 = 1 × 12 0116 = 1 × 16 0124 = 1 × 24 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128
|
2 = 2.0 مم 3 = 3.0 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 2.5 م S = حسب الطلب |
|
المعلمات التقنية: 1XN plc الخائن
| معامل | 1 × 2 | 1 × 3 | 1 × 4 | 1 × 6 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 | 1 × 48 | 1 × 64 | 1 × 128 | |||||||||||
| الطول الموجي العامل (نانومتر) | 1260-1650 | ||||||||||||||||||||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||||||||||||||||||||
| خسارة الإدراج (ديسيبل) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 | |||||||||||
| التوحيد (ديسيبل) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| الخسارة المرتبطة بالاستقطاب (ديسيبل) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| خسارة العودة (ديسيبل) | ≥55 | ||||||||||||||||||||||
| الاتجاهية (ديسيبل) | ≥55 | ||||||||||||||||||||||
| طول الألياف (م) | 1.0 أو حسب الطلب | ||||||||||||||||||||||
| استقرار درجة الحرارة (ديسيبل) | -40 - 85 (≤0.5) | ||||||||||||||||||||||
| درجة حرارة العمل ° C | -40 - 85 ℃ | ||||||||||||||||||||||
| درجة حرارة التخزين درجة مئوية | -40 - 85 ℃ | ||||||||||||||||||||||
| الطاقة القصوى (nW) | 1000 | ||||||||||||||||||||||
ملاحظة: IL أعلاه بدون معلمات الموصل.
1XN مع فقدان إدخال الفاصل البصري للموصل في المتطلبات المذكورة أعلاه بالإضافة إلى زيادة 1X2 لا تتجاوز 0.2 ديسيبل ، والزيادة المتبقية لا تتجاوز 0.3 ديسيبل.
المعلمات التقنية: 2XN plc الخائن
| معامل | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
| الطول الموجي العامل (نانومتر) | 1260-1650 | |||||
| نوع الألياف | G657A1 أو حسب الطلب | |||||
| خسارة الإدراج (ديسيبل) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| التوحيد (ديسيبل) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| الخسارة المرتبطة بالاستقطاب (ديسيبل) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| خسارة العودة (ديسيبل) | ≥55 | |||||
| الاتجاهية (ديسيبل) | ≥55 | |||||
| طول الألياف (م) | 1.0 أو حسب الطلب | |||||
| استقرار درجة الحرارة (ديسيبل) | -40 - 85 (≤0.5) | |||||
| درجة حرارة العمل ° C | -40 - 85 ℃ | |||||
| درجة حرارة التخزين درجة مئوية | -40 - 85 ℃ | |||||
| الطاقة القصوى (nW) | 1000 | |||||
ملاحظة: IL أعلاه بدون معلمات الموصل.
2XN مع زيادة فقدان إدخال الفاصل البصري للموصل بما لا يزيد عن 0.3 ديسيبل في المتطلبات المذكورة أعلاه.

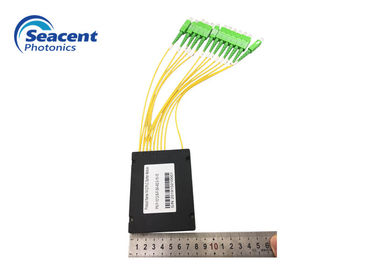

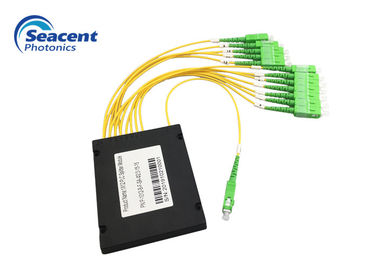

صور وحدة الفاصل PLC
تفاصيل معلمات
PLC Splitter-ABS type-Seacent Photonics.pdf
|
|
