| الاسم التجاري: | Seacent |
| رقم الطراز: | 1x32 رف جبل PLC الفاصل |
| الـ MOQ: | تفاوض |
| السعر: | negotiable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 1000000 قطعة شهريا |
تصميم مدمج على حامل PLC الفاصل للشبكة الضوئية السلبية
وصف Rack Mount PLC Splitter:
الفاصل البصري للدليل الموجي المستوي (PLC Splitter) عبارة عن جهاز توزيع طاقة ضوئي متكامل قائم على الكوارتز مع حجم صغير ، ونطاق تشغيل واسع لطول الموجة ، وموثوقية عالية ، وتوحيد طيفي جيد ، وما إلى ذلك ، مناسب بشكل خاص للشبكات البصرية المنفعلة.(EPON ، GPON ، إلخ) يربط المكتب المركزي والمعدات الطرفية ويدرك تقسيم الإشارات الضوئية ، مما يوفر مجموعة كاملة من المنتجات 1XN و 2XN ، ولا يقوم بتخصيص الفاصل البصري المناسب للمناسبات المختلفة.
رف جبل PLC الفاصلتطبيق
1) أنظمة FTTX ؛
2) شبكات PON ؛
3) روابط الكيبل التلفزيوني.
4) توزيع الإشارة البصرية.
5) نقل بيانات الألياف.
ميزات Rack Mount PLC Splitter:
تصميم مضغوط.
التوحيد الجيد للقناة.
استقرار وموثوقية عالية
معتمد من Telcordia GR.1209 و GR.1221.
المعلمات التقنية لجهاز Rack Mount PLC Splitter: مقسم ضوئي 1XN
| معامل | 1 × 2 | 1 × 3 | 1 × 4 | 1 × 6 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 |
| الطول الموجي العامل (نانومتر) | 1260-1650 | ||||||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||||||
| خسارة الإدراج (ديسيبل) | 4.2 | 6.4 | 7.5 | 9.4 | 10.8 | 12.8 | 13.8 | 15.8 | 17.1 |
| التوحيد (ديسيبل) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 |
| الخسارة المرتبطة بالاستقطاب (ديسيبل) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| خسارة العودة (ديسيبل) | ≥55 | ||||||||
| الاتجاهية (ديسيبل) | ≥55 | ||||||||
| طول الألياف (م) | 1.0 أو حسب الطلب | ||||||||
| استقرار درجة الحرارة (ديسيبل) | -40 - 85 (≤0.5) | ||||||||
| درجة حرارة العمل ° C | -40 - 85 ℃ | ||||||||
| درجة حرارة التخزين درجة مئوية | -40 - 85 ℃ | ||||||||
| الطاقة القصوى (nW) | 1000 | ||||||||
المعلمات التقنية: مقسم بصري 2XN
| معامل | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 |
| الطول الموجي العامل (نانومتر) | 1260-1650 | ||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||
| خسارة الإدراج (ديسيبل) | 4.5 | 7.8 | 11.1 | 14.1 | 17.4 |
| التوحيد (ديسيبل) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 |
| الخسارة المرتبطة بالاستقطاب (ديسيبل) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 |
| خسارة العودة (ديسيبل) | ≥55 | ||||
| الاتجاهية (ديسيبل) | ≥55 | ||||
| طول الألياف (م) | 1.0 أو حسب الطلب | ||||
| استقرار درجة الحرارة (ديسيبل) | -40 - 85 (≤0.5) | ||||
| درجة حرارة العمل ° C | -40 - 85 ℃ | ||||
| درجة حرارة التخزين درجة مئوية | -40 - 85 ℃ | ||||
| الطاقة القصوى (nW) | 1000 | ||||
معلومات الطلبية:
|
|
|
|
| نوع المنتج | مدخل ومخرج القطر | المدخل وطول الألياف |
هيكل الرف بحجم |
|
1XN أو 2XN 0102 = 1 × 2 0103 = 1 × 3 0104 = 1 × 4 0105 = 1 × 5 0106 = 1 × 6 0107 = 1 × 7 0108 = 1 × 8 0112 = 1 × 12 0116 = 1 × 16 0124 = 1 × 24 0132 = 1 × 32
|
2 = 0.9 مم 3 = 2.0 مم |
0 = 0.6 مليون S = حسب الطلب |
1 = 1U 2 = 2U
|

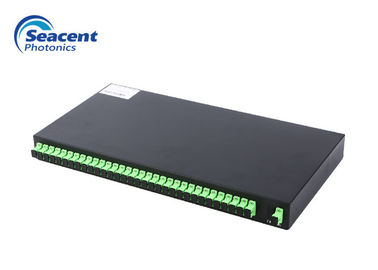

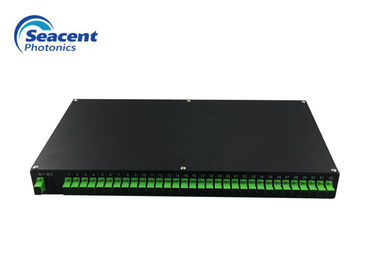

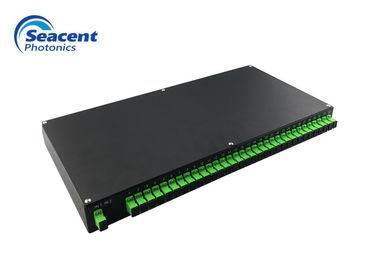

صور فاصل PLC جبل الرف
