| الاسم التجاري: | Seacent |
| Model Number: | 1x3 |
| الـ MOQ: | قابل للتفاوض |
| السعر: | negotiable |
| شروط الدفع: | L / C ، T / T |
| القدرة على التوريد: | 1000000 قطعة لكلّ شهر |

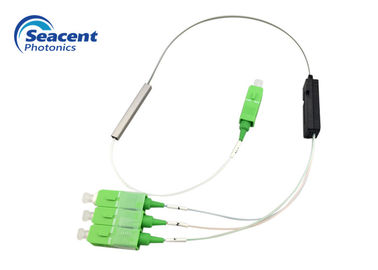

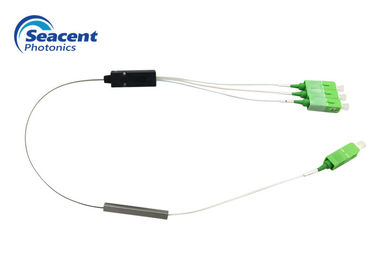

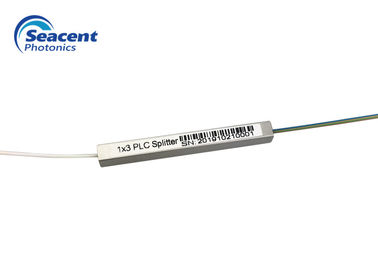

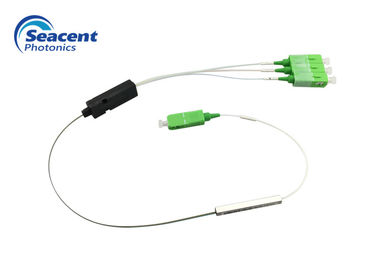

1x3 نوع الفرع PLC الفاصل خسارة عائد عالية لنظام FTTH
وصف الألياف البصرية PLC الفاصل
وفقًا للمبدأ ، يمكن تقسيم مقسمات الألياف الضوئية إلى مقسم تفتق ثنائي الشكل مدمج (FBT) ومقسمات دائرة الموجات الضوئية المستوية (PLC).
The FBT splitter is one of the most common. مقسم FBT هو أحد أكثر الفواصل شيوعًا. FBT splitters are widely accepted and used in passive networks, especially for instances where the split configuration is smaller (1x2, 1X4, 2x2, etc.).[1] مقسمات FBT مقبولة على نطاق واسع وتستخدم في الشبكات السلبية ، خاصة في الحالات التي يكون فيها تكوين التقسيم أصغر (1 × 2 ، 1 × 4 ، 2 × 2 ، وما إلى ذلك). [1]
The PLC is a more recent technology. PLC هي تقنية أحدث. PLC splitters offer a better solution for larger applications. توفر مقسمات PLC حلاً أفضل للتطبيقات الأكبر حجمًا. Waveguides are fabricated using lithography onto a silica glass substrate, which allows for routing specific percentages of light. يتم تصنيع أدلة الموجة باستخدام الطباعة الحجرية على طبقة زجاجية من السيليكا ، مما يسمح بتوجيه نسب معينة من الضوء. As a result, PLC splitters offer accurate and even splits with minimal loss in an efficient package. ونتيجة لذلك ، توفر مقسمات PLC انقسامًا دقيقًا وحتى مع الحد الأدنى من الخسارة في حزمة فعالة.
ميزات الألياف البصرية PLC الفاصل
تطبيق الألياف البصرية PLC الفاصل
المعلمات الفاصل PLC الألياف البصرية
| معامل | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
| الطول الموجي العامل (نانومتر) | 1260-1650 | ||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||
| خسارة الإدراج (ديسيبل) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| التوحيد (ديسيبل) | .50.5 | .80.8 | .01.0 | ≤1.5 | ≤1.8 |
| خسارة تعتمد على الاستقطاب (dB) | .250.25 | .250.25 | .30.3 | .30.3 | .30.35 |
| خسارة العودة (dB) | ≥55 | ||||
| الاتجاهية (ديسيبل) | ≥55 | ||||
| طول الألياف (م) | 1.0 أو حسب الطلب | ||||
| استقرار درجة الحرارة (ديسيبل) | -40 ℃ - 85 ℃ (≤0.5) | ||||
| درجة حرارة العمل ° C | -40 ℃ - 85 ℃ | ||||
| درجة حرارة التخزين ° C | -40 ℃ - 85 ℃ | ||||
| الطاقة القصوى (nW) | 1000 | ||||
ملاحظة: IL أعلاه بدون معلمات الموصل.
1XN مع خسارة إدخال الفاصل البصري للموصل في المتطلبات المذكورة أعلاه بالإضافة إلى زيادة 1X2 لا تتجاوز 0.2dB ، ولا تتجاوز الزيادة المتبقية 0.3dB.
| معامل | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
| الطول الموجي العامل (نانومتر) | 1260-1650 | ||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||
| خسارة الإدراج (ديسيبل) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| التوحيد (ديسيبل) | .01.0 | .01.0 | ≤1.5 | ≤1.5 | .02.0 |
| خسارة تعتمد على الاستقطاب (dB) | .250.25 | .250.25 | .30.3 | .30.3 | .30.35 |
| خسارة العودة (dB) | ≥55 | ||||
| الاتجاهية (ديسيبل) | ≥55 | ||||
| طول الألياف (م) | 1.0 أو حسب الطلب | ||||
| استقرار درجة الحرارة (ديسيبل) | -40 ℃ - 85 ℃ (≤0.5) | ||||
| درجة حرارة العمل ° C | -40 ℃ - 85 ℃ | ||||
| درجة حرارة التخزين ° C | -40 ℃ - 85 ℃ | ||||
| الطاقة القصوى (nW) | 1000 | ||||
ملاحظة: IL أعلاه بدون معلمات الموصل.
زيادة 2XN مع فقدان إدخال الفاصل البصري للموصل بنسبة لا تزيد عن 0.3 ديسيبل في المتطلبات المذكورة أعلاه.
المواصفات التفصيلية للألياف البصرية PLC
PLC Splitter-Branch type-Seacent Photonics.pdf
|
|
