| Brand Name: | Seacent |
| Model Number: | |
| MOQ: | 10 قطعة |
| السعر: | Negotiation |
| Payment Terms: | L / C ، T / T |
| Supply Ability: | 1000000 قطعة لكلّ شهر |

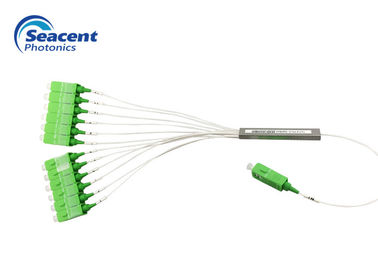

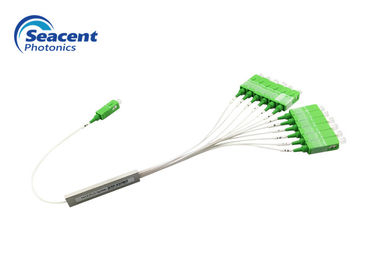

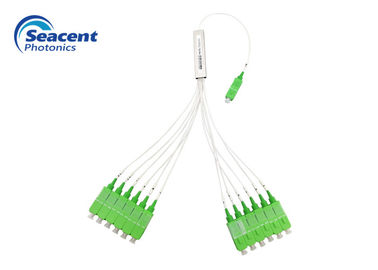

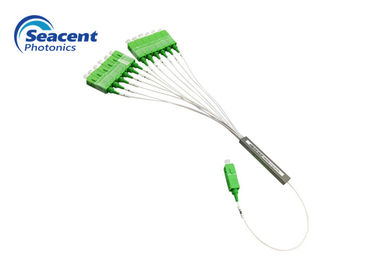

1x12 أنابيب الصلب PLC الفاصل مع نسبة خاصة SC / APC موصل
وصف الألياف البصرية PLC الفاصل
تتميز مقسمات دائرة Mini Planar Lightwave Circuit (PLC) بأصغر أثر لها ، فهي مثالية للربط والتكامل على الفور. تحتوي الفواصل الصغيرة على موصلات بصرية SC أو FC أو LC أو ST مع تلميع UPC أو APC واستخدام أسلاك التوصيل المصنوعة من الألياف 9 مم. غلافها مصنوع من الألمنيوم. تتوفر التكوينات لما يصل إلى 1x32 للمقسّمات من النوع المصغر.
ميزات الألياف البصرية PLC الفاصل
تطبيقات الألياف البصرية PLC الفاصل
المعلمات الفاصل PLC الألياف البصرية
1XN
| معامل | 1 × 2 | 1 × 3 | 1 × 4 | 1 × 6 | 1 × 8 | 1 × 12 | 1 × 16 | 1 × 24 | 1 × 32 | 1 × 48 | 1 × 64 | 1X128 |
| الطول الموجي العامل (نانومتر) | 1260-1650 | |||||||||||
| نوع الألياف | G657A1 أو حسب الطلب | |||||||||||
| خسارة الإدراج (ديسيبل) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| التوحيد (ديسيبل) | ≤0.4 | .50.5 | .50.5 | ≤0.6 | .80.8 | .01.0 | .01.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| خسارة تعتمد على الاستقطاب (dB) | .250.25 | .250.25 | .250.25 | .250.25 | .250.25 | .30.3 | .30.3 | .30.3 | .30.3 | ≤0.4 | .30.35 | .30.35 |
| خسارة العودة (dB) | ≥55 | |||||||||||
| الاتجاهية (ديسيبل) | ≥55 | |||||||||||
| طول الألياف (م) | 1.0 أو حسب الطلب | |||||||||||
| استقرار درجة الحرارة (ديسيبل) | -40 ℃ - 85 ℃ (≤0.5) | |||||||||||
| درجة حرارة العمل ° C | -40 ℃ - 85 ℃ | |||||||||||
| درجة حرارة التخزين ° C | -40 ℃ - 85 ℃ | |||||||||||
| الطاقة القصوى (nW) | 1000 | |||||||||||
ملاحظة: IL أعلاه بدون معلمات الموصل.
1XN مع خسارة إدخال الفاصل البصري للموصل في المتطلبات المذكورة أعلاه بالإضافة إلى زيادة 1X2 لا تتجاوز 0.2dB ، ولا تتجاوز الزيادة المتبقية 0.3dB.
2XN
| معامل | 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
| الطول الموجي العامل (نانومتر) | 1260-1650 | |||||
| نوع الألياف | G657A1 أو حسب الطلب | |||||
| خسارة الإدراج (ديسيبل) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| التوحيد (ديسيبل) | .80.8 | .01.0 | .01.0 | ≤1.5 | ≤1.5 | .02.0 |
| خسارة تعتمد على الاستقطاب (dB) | .250.25 | .250.25 | .250.25 | .30.3 | .30.3 | .30.35 |
| خسارة العودة (dB) | ≥55 | |||||
| الاتجاهية (ديسيبل) | ≥55 | |||||
| طول الألياف (م) | 1.0 أو حسب الطلب | |||||
| استقرار درجة الحرارة (ديسيبل) | -40 ℃ - 85 ℃ (≤0.5) | |||||
| درجة حرارة العمل ° C | -40 ℃ - 85 ℃ | |||||
| درجة حرارة التخزين ° C | -40 ℃ - 85 ℃ | |||||
| الطاقة القصوى (nW) | 1000 | |||||
ملاحظة: IL أعلاه بدون معلمات الموصل.
زادت 2XN مع فقدان إدخال الفاصل البصري للموصل بنسبة لا تزيد عن 0.3 ديسيبل في المتطلبات المذكورة أعلاه.
مواصفات الألياف البصرية PLC الخائن التفاصيل
|
|
