| Brand Name: | Seacent |
| Model Number: | 2x2 mini module |
| MOQ: | 1 قطعة |
| Payment Terms: | L / C ، T / T |
| Supply Ability: | 100،000 قطعة شهريا |
عالية الاستقرار 2x8 مايكرو الألياف البصرية الفاصل PLC مع تصميم مضغوط

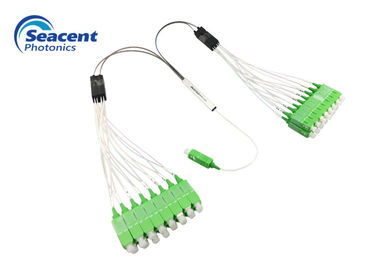

نوع الألياف البصرية PLC الفاصل 2x2 الصغير مع موصل SC / APC
مقسم PLC أو فاصل دائرة الموجة الضوئية المستوية هو مكون سلبي يحتوي على دليل موجي خاص مصنوع من السيليكا المستوية أو الكوارتز أو مواد أخرى.يتم استخدامه لتقسيم خيط من الإشارة الضوئية إلى خيطين أو أكثر
تقدم Seacent Photonics جهاز تقسيم PLC أداءً ممتازًا ، وفيما يلي تفاصيل جهاز تقسيم الألياف البصرية من النوع الصغير 2 × 2:
سمات:
تحديد:
| غرض | معامل |
|
IL (ديسيبل) |
≤4.2 |
|
التوحيد (ديسيبل) |
≤0.8 |
|
PDL (ديسيبل) |
≤0.25 |
|
RL (ديسيبل) |
≥55 |
|
الاتجاهية (ديسيبل) |
≥55 |
|
طول الألياف (م) |
1.0 أو حسب الطلب |
|
استقرار درجة الحرارة (ديسيبل) |
-40 - 85 ℃ (≤0.5) |
|
درجة حرارة العمل |
40 - 85 ℃ |
|
نوع الألياف |
G657A1 أو حسب الطلب |
ملاحظة: IL أعلاه بدون معلمات الموصل.
2XN مع زيادة فقدان إدخال الفاصل البصري للموصل بما لا يزيد عن 0.3 ديسيبل في المتطلبات المذكورة أعلاه.
معلومات الطلبية:
|
نوع المنتج |
مدخل ومخرج القطر |
المدخل وطول الألياف |
مقاس |
|
1XNأو2XN 0102 = 1 × 2 0103 = 1 × 3 0104 = 1 × 4 0105 = 1 × 5 0106 = 1 × 6 0107 = 1X7 0108 = 1 × 8 0112 = 1 × 12 0116 = 1 × 16 0124 = 1 × 24 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128 |
2 = 0.9 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 2.5 م S = حسب الطلب |
2 × 2 إلى 4x7x60mm 2x8
2 × 12 إلى 4x12x60 ملم 2 × 16
2 × 24 حتى 6x20x80 ملم 2x32
2x64 6x40x100 ملم |
|
|
