| Brand Name: | Seacent |
| Model Number: | 1x12 وحدة صغيرة |
| MOQ: | 1 قطعة |
| Payment Terms: | L / C ، T / T ، D / P |
| Supply Ability: | 100،000 قطعة شهريا |

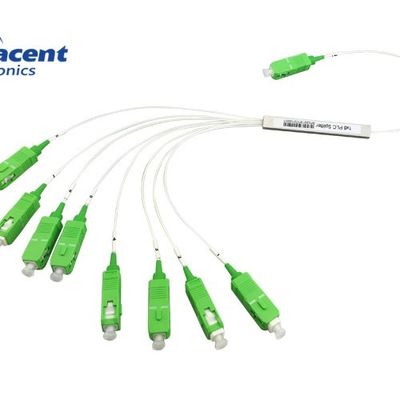

FTTH FTTB FTTX مقسم الألياف البصرية PLC 1x8 مع موصل SC APC
FTTB FTTX Mini Fiber Optic PLC Splitter 1x8 مع موصل SC APC
جهاز تقسيم الألياف الضوئية هو جهاز بصري سلبي يتيح توزيع إشارة ضوئية من الألياف الضوئية إلى ألياف أو أكثر.تُستخدم هذه المقسمات كلما احتاج شعاع ضوئي ينتقل في شبكة ما إلى تقسيمه إلى حزم متعددة.
عندما يتم إرسال إشارة ضوئية عبر ليف أحادي النمط ، لا يمكن أن تركز الطاقة الضوئية بالكامل في قلب الألياف.سوف تنتشر بعض الطاقة من خلال الكسوة المصنوعة من الألياف.إذا كان نوعان من الألياف قريبين بدرجة كافية من بعضهما البعض ، فيمكن للضوء المرسل في أحد الألياف أن يدخل في ألياف ضوئية أخرى.هذه التقنية لإعادة توزيع الإشارة الضوئية بين ألياف متعددة هي التي تمكن وظيفة مقسم الألياف البصرية.
التطبيق:
تحديد:
| غرض | معامل |
|
IL (ديسيبل) |
≤12.5 |
|
التوحيد (ديسيبل) |
≤1.0 |
|
PDL (ديسيبل) |
≤0.25 |
|
RL (ديسيبل) |
≥55 |
|
الاتجاهية (ديسيبل) |
≥55 |
|
طول الألياف (م) |
1.0 أو حسب الطلب |
|
استقرار درجة الحرارة (ديسيبل) |
-40 - 85 ℃ (≤0.5) |
|
درجة حرارة العمل |
40 - 85 ℃ |
|
نوع الألياف |
G657A1 أو حسب الطلب |
ملاحظة: IL أعلاه بدون معلمات الموصل.
1XN مع فقدان إدخال الفاصل البصري للموصل في المتطلبات المذكورة أعلاه بالإضافة إلى زيادة 1X2 لا تتجاوز 0.2 ديسيبل ، والزيادة المتبقية لا تتجاوز 0.3 ديسيبل.
معلومات الطلبية:
|
نوع المنتج |
مدخل ومخرج القطر |
المدخل وطول الألياف |
مقاس |
|
1XNأو2XN 0102 = 1 × 2 0103 = 1 × 3 0104 = 1 × 4 0105 = 1 × 5 0106 = 1 × 6 0107 = 1X7 0108 = 1 × 8 0112 = 1 × 12 0116 = 1 × 16 0124 = 1 × 24 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128 |
2 = 0.9 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 2.5 م S = حسب الطلب |
1 × 2 إلى 4x7x60mm 1 × 8
1 × 12 إلى 4x12x60 ملم 1 × 16
1 × 24 حتى 6x20x80 ملم 1 × 32
1x64 6x40x100 ملم |
مزايا من PLC الفاصل البصري
1. اعتماد الفولاذ المقاوم للصدأ عالية القوة ، اجتياز اختبار رش الملح
2. قلب الطويق أقل من 0.2um
3. اعتماد 100٪ المواد الخام الجديدة ، الامتثال ROHS
4. انخفاض فقدان الإدراج
5. تصميم مضغوط منخفض PDL
6. التوحيد الجيد من قناة إلى قناة
7. الطول الموجي التشغيلي الواسع: من 1260 نانومتر إلى 1650 نانومتر
8. درجة حرارة تشغيل واسعة: من -40 إلى 85
|
|
