كابل توصيل MPO-LC متدرج 24F

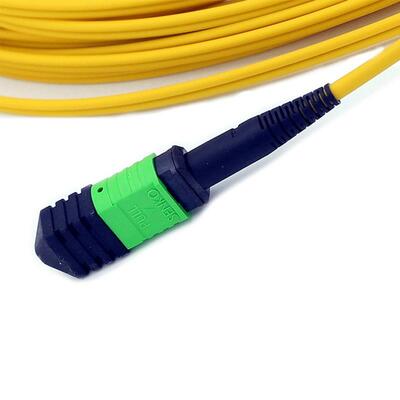

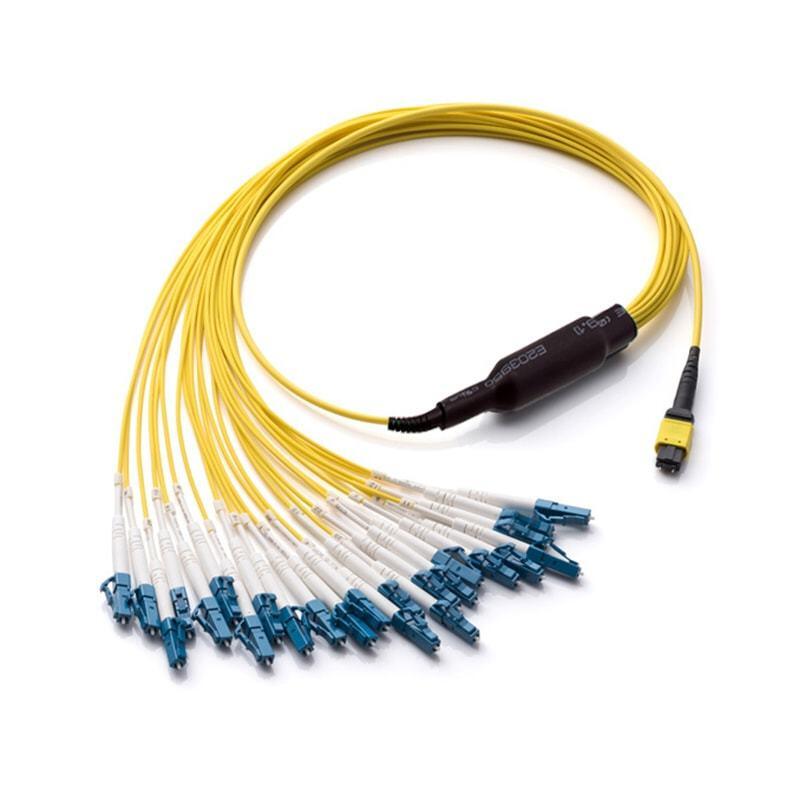

يتميز تجميع الكابلات هذا المكون من 24 ليفًا بموصل MPO (أنثى) في أحد الطرفين و 12 موصل LC مزدوج (أو 24 LC أحادي / 12 LC أحادي الاتجاه حسب التكوين) في الطرف المقابل، مع أطوال كابلات فرعية متدرجة لإدارة الكابلات المحسنة.
تم تصميمه خصيصًا لاتصالات مباشرة من 40G QSFP+ PLR4 إلى 10G SFP+ LR، بالإضافة إلى حلول الربط البيني 100GBASE-SR10 CXP/CFP و 100GBASE-LR4، يدعم كابل التوصيل هذا بيئات مراكز البيانات عالية الكثافة 10/40/100G. إنه مثالي لربط (12) جهاز إرسال واستقبال SFP+ بلوحة محول MPO وكابلات MPO الرئيسية.
يوفر التصميم المتدرج مساحة قيمة في الرف، ويقلل من إجهاد نصف قطر الانحناء، ويبسط توجيه الكابلات في مناطق التوصيل الكثيفة - مما يجعله خيارًا عمليًا لمراكز البيانات ذات المساحة المحدودة التي تسعى إلى نشر فعال وخالٍ من المتاعب.
الميزات الرئيسية:
فقدان إدخال منخفض وفقدان إرجاع مرتفع
حل فعال من حيث التكلفة للإنهاء الجماعي
متوفر بإصدارات منخفضة الفقدان وعادية الفقدان لتطبيقات SM و MM
تكرار وتبادل ممتاز
المواصفات:
| العناصر | أحادي الوضع (APC) | متعدد الأوضاع (PC) |
| فقدان الإدخال (MPO)
|
فقدان عادي: ≤0.75 ديسيبل (بحد أقصى)، ≤0.50 ديسيبل (نموذجي)
فقدان منخفض: ≤0.35 ديسيبل (بحد أقصى)، ≤0.20 ديسيبل (نموذجي) |
فقدان عادي: ≤0.6 ديسيبل (بحد أقصى)، ≤0.50 (نموذجي)
فقدان منخفض: ≤0.35 ديسيبل (بحد أقصى)، ≤0.20 (نموذجي) |
| فقدان الإرجاع (MPO) | ≥60 ديسيبل | ≥25 ديسيبل |
| المتانة | تغيير نموذجي <0.3 ديسيبل، 200 توصيل | |
| قابلية التبادل | ≤0.2 ديسيبل | |
| قوة الشد | >70N | |
| درجة حرارة التشغيل | -40 إلى + 85 درجة مئوية | |
|
|
