| Brand Name: | Seacent |
| Model Number: | الألياف صفيف 128CH |
| MOQ: | 10pcs |
| Payment Terms: | L / C ، T / T |

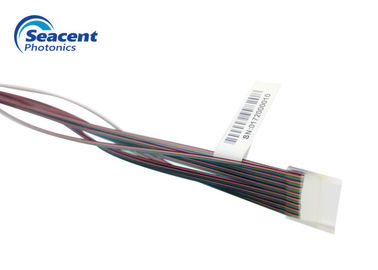

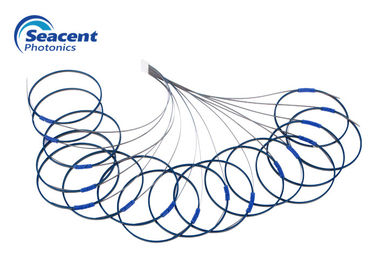

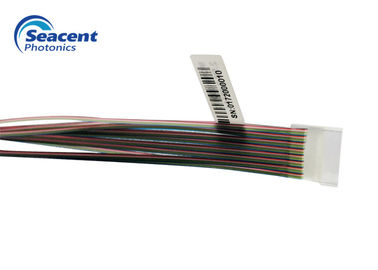

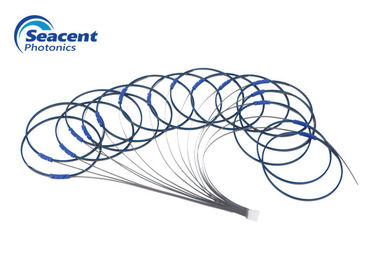

يستخدم Fiber Array (FA) أخدود V (أخدود V) لتركيب ألياف ضوئية أو حزمة من الألياف أو شريط على طبقة أساسية.
صفيف الألياف عبارة عن ليف مكشوف يزيل طلاء الألياف. يتم وضع جزء في الأخدود الخامس ويضغط بواسطة لاصق بواسطة عضو الضغط.
مواصفات:
| بند | معامل |
| عدد القنوات | 1CH ~ 128CH |
| مواد | زجاج الكوارتز ، البورسليكات ، السيليكون |
| المسافة الأساسية / التسامح (ميكرون) | 250 ، 127 / 0.7 |
| طول الألياف (م) | 2.0 ± 0.1 |
| زاوية التلميع (°) | 0 ، + 8 ، -8 (± 0.3) |
| تلميع التسطيح | ﹤ 5 هامش @ 633nm |
| نوع الألياف | SMF-28e أو SMF-28e XB |
| درجة حرارة التشغيل (℃) | -40 ~ 85 |
الجدول البعد لوحة قاعدة v- الأخدود:
| L | W | H | X | Y | خطأ شامل | ||||||
| اكتب | بحجم | الفرق المشترك | بحجم | الفرق المشترك | بحجم | الفرق المشترك | بحجم | الفرق المشترك | فرق الارتفاع الأساسية | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
التطبيقات:
MEM
أجهزة PLC: PLC Splitter ، AWGs
المكونات النشطة / السلبي المتكاملة
وحدات البصريات الدقيقة
المخففات البصرية المتغيرة
عدسة / الموازنات صفيف
انخفاض فقدان الإدراج
ارتفاع العائد الخسارة.
درجة حرارة التشغيل واسعة
ارتفاع الاستقرار والموثوقية
دقة عالية من موقف الألياف الأساسية
| رقم المنتج | نوع الألياف | طول الألياف |
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH 12 = 128CH | 1 = G657A1 2 = G657A2 3 = G652D 4 = G652B | 0 = 0.5M 1 = 1.0M 2 = 1.5M 3 = 2.0M 4 = 2.5M S = حسب الطلب |
|
|
