| الاسم التجاري: | Seacent |
| رقم الطراز: | ضفيرة 2CH |
| الـ MOQ: | 10 قطع |
| شروط الدفع: | L / C ، T / T |

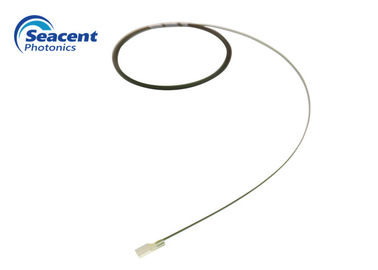

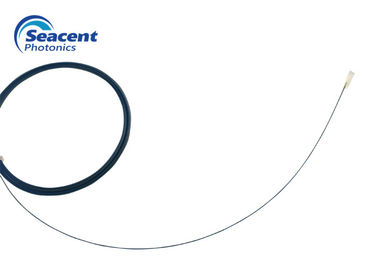

منخفض PDL PM980 V صفيف الألياف الأخدود 2CH G657A1 0.5M طول ROHS المعتمدة
مجموعة الألياف ضفيرة بطول 2CH G657A1 0.5 متر
وصف:
نحن نقدم عمليات تجميع / قطع / تلميع فريدة للحصول على أفضل دقة لموضع الألياف الأساسية مع سطح التلميع المثالي.تعد مصفوفة الألياف مكونًا أساسيًا يستخدم في تطبيقات مختلفة لتوصيل الألياف الضوئية بدليل الموجة الخاص بها.
سمات:
انخفاض فقدان الإدراج وانخفاض PDL
دقة عالية وموثوقية عالية
البعد المضغوط
التطبيقات:
مفاتيح
قياس التداخل
مجسات بصرية
مكونات متكاملة
معددات / مزيل تعدد الإرسال
الاتصال بأجهزة الدليل الموجي
تخصيص:
| طول الألياف | من بضعة سنتيمترات إلى عدة مئات من الأمتار |
| نوع الألياف | PMF أو MMF أو SMF أو مخصص |
| زاوية التلميع | 0 +/- 0.5 ； 8 +/- 0.5 ； مخصص |
| دقة وضع الألياف | +/- 1um (س والمحور) |
| موصلات | FC ، LC ، SC ، ST ، SMA ، MU ، E2000 ، أخرى |
| تباعد الألياف | عند الطلب |
| كمية الألياف | عند الطلب |
جدول أبعاد لوحة القاعدة V-groove:
| إل | دبليو | ح | X | ص | خطأ شامل | ||||||
| نوع | بحجم | الفرق المشترك | بحجم | الفرق المشترك | بحجم | الفرق المشترك | بحجم | الفرق المشترك | فرق الارتفاع الأساسي | R = √ x2 + y2 | |
| 2CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 4CH 250 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 8CH 250 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.25 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 8CH 127 | 10 | ± 0.3 | 2.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 16CH 127 | 10 | ± 0.3 | 3.5 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 32CH 127 | 10 | ± 0.3 | 5.7 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 48CH 127 | 12 | ± 0.3 | 7.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 64CH 127 | 12 | ± 0.3 | 9.8 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 96CH 127 | 12 | ± 0.3 | 16 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | ＜ 0.1 | |
| 128CH 127 | 12 | ± 0.3 | 20 | ± 0.05 | 2.5 | ± 0.05 | 0.127 | ≤0.0005 | 0.001 | ＜0.1 | |
معلومات الطلبية:
|
رقم المنتج |
نوع الألياف |
طول الألياف |
|
01 = 1CH 02 = 2CH 03 = 4CH 04 = 8CH 05 = 12CH 06 = 16CH 07 = 24CH 08 = 32CH 09 = 48CH 10 = 64CH 11 = 96CH |
1 = G657A1 2 = G657A2 3 = G652D 4 = G652B |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 2.5 م |
|
|
